扉をゆっくり開けたい。画面を1秒かけて暗転させたい。カメラを目標地点まで滑らかに寄せたい。こうした「時間をかけて値を変える」処理を、Event Tick の中で少しずつ足し算して書いてしまうことがあります。
その書き方は動きますが、開ききる位置を自分で判定する必要があり、終わったあともTickは回り続けます。UEにはこの用途専用のノードがあります。 Timeline です。この記事では、Timelineが何を出力するノードなのか、4種類のトラックと各ピンの使い分け、カーブの編集方法、Lerp と組み合わせる基本形、そして近づくと開く自動ドアの作り方までを解説します。
この記事でわかること
- Timelineは 時間に沿ってカーブの値を吐き出す ノードであること
- Float / Vector / Color / Event の4トラックの使い分け
Play/Play from Start/Reverse/Stopの違い- カーブの 補間モード が手触りを決めること
- Timelineが 置けない場所
- 実践： 近づくと開き、離れると閉じる自動ドア

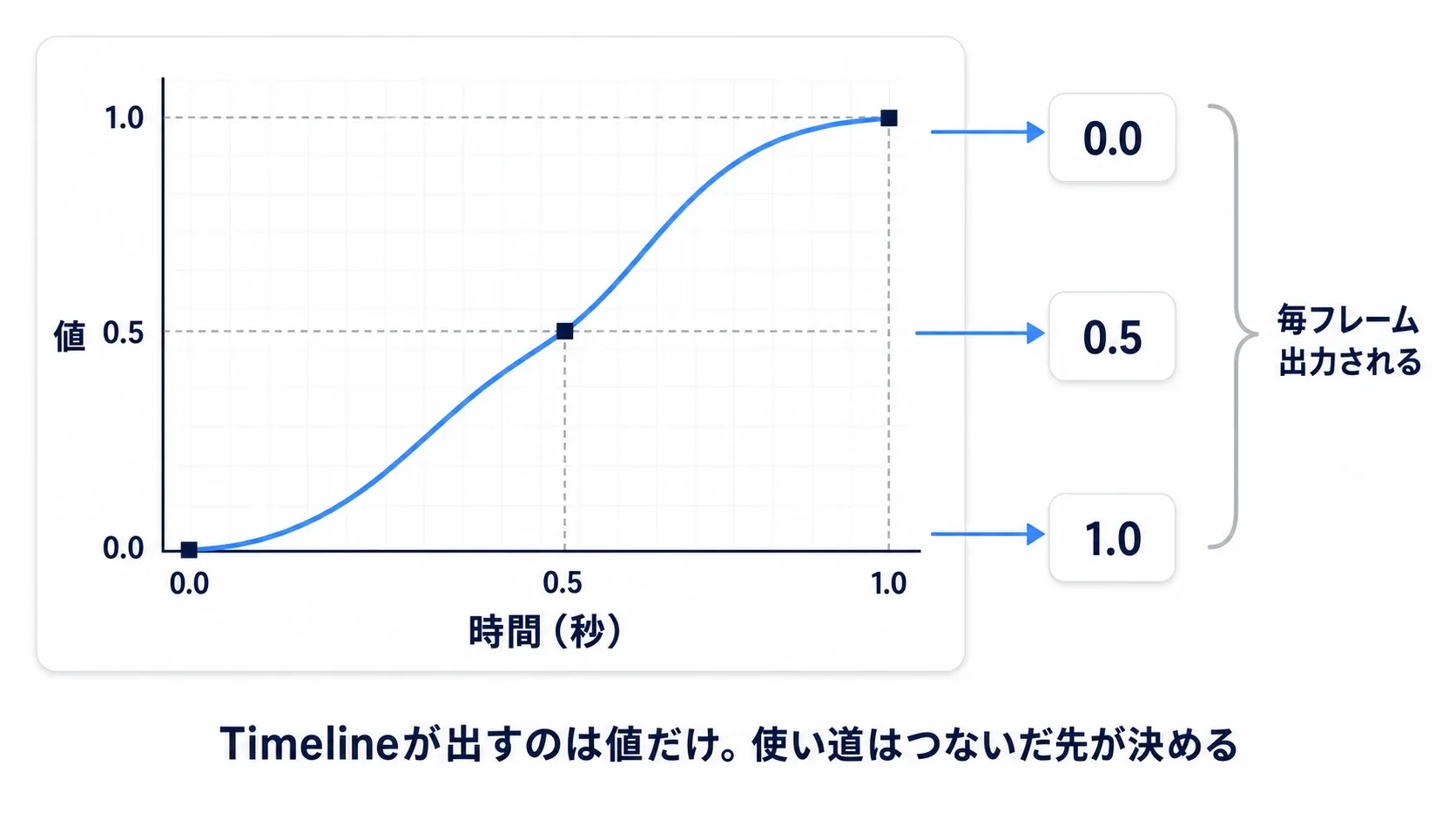

Timelineは時間で値を吐き出すノード
Timelineは、Blueprintの中に持てる 小さなアニメーションカーブ です。再生を始めると、時間の経過にあわせてカーブ上の値を毎フレーム出力し続けます。
追加するには、Actor Blueprintのイベントグラフで右クリックし、「Add Timeline...」を選びます。名前を付けると、グラフにTimelineノードが置かれ、同時に My Blueprintパネルの Variables に同じ名前の変数が作られます 。この変数はTimeline Componentへの参照で、あとで再生速度を変えるときなどに使います。
Timelineノードをダブルクリックすると、専用のカーブエディタが開きます。ここでトラックを追加し、キーを打って形を作ります。
Timelineの役割は「値を出すこと」だけです。 出た値をどう使うかは、つないだ先が決めます。 位置に使えば移動、色に使えばフェード、マテリアルのパラメータに使えば発光の点滅になります。1つのTimelineを覚えれば、そのまま全部に応用できます。
なぜTickで書かないのか
同じ動きは Event Tick でも書けます。ただし、Tickで書くと自分で管理する項目が増えます。
| Event Tickで書く | Timelineで書く | |
|---|---|---|
| 進行の管理 | 経過時間を変数で持ち、自分で加算する | Timelineが持つ |
| 終了の判定 | 「目標に届いたか」を毎フレーム比較する | Finished ピンが来る |
| 停止 | Tickを止める処理を自分で書く | 再生が終われば自動で止まる |
| 途中で逆再生 | 逆算する処理を追加する | Reverse を呼ぶだけ |
| 動きの緩急 | 計算式を自分で組む | カーブの形で決める |
Tickを避けるのは、負荷のためだけではありません。 動いていない時間にも処理が回り続ける設計を減らすため です。Timelineは再生中だけ動き、終われば自分で止まります。この考え方はTickに頼らないBlueprint設計の記事にまとめています。Timelineは、その考え方をいちばん素直に実行できる道具です。

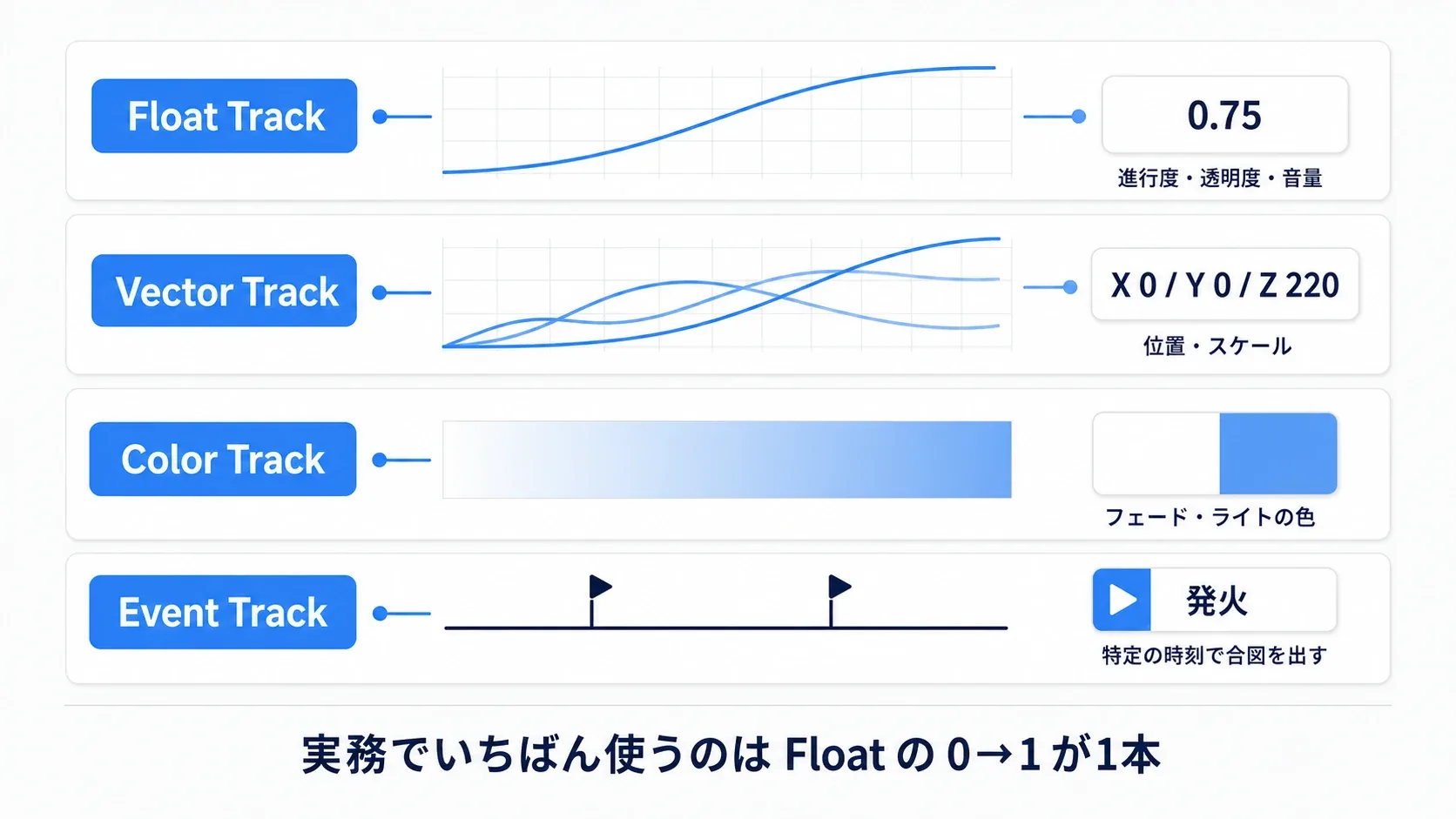

4種類のトラック
カーブエディタの左上にあるボタンで、4種類のトラックを追加できます。
| トラック | 出力される型 | 主な用途 |
|---|---|---|
| Float Track | Float | 進行度（0→1）、透明度、音量、パラメータ全般 |
| Vector Track | Vector | 位置、スケール、方向を直接動かす |
| Color Track | Linear Color | フェード、ライトの色変化、UIの色 |
| Event Track | 実行ピン | 「0.5秒の地点で音を鳴らす」など、特定の時刻の合図 |
トラックは1つのTimelineに複数追加でき、追加した数だけTimelineノードの右側に出力ピンが増えます。トラック名がそのままピン名になるので、Alpha DoorOffset のように分かる名前を付けてください。
実務でいちばん使うのは Float Track です。0から1へ変化する1本のカーブを作っておき、それを後述の Lerp に流すと、位置でも色でも回転でも同じ形で扱えます。 専用のVector Trackを作るより、0→1のFloat 1本を使い回すほうが、あとから修正しやすい です。
Event Track は少し性格が違います。キーを打った時刻に実行ピンが発火するので、「扉が開ききる0.2秒前に効果音を鳴らす」といったタイミング合わせに使います。
なお、リストの5つ目に External Curve という項目があります。これはTimeline内部にカーブを持たず、外部のCurve Floatアセットを参照する形です。同じ動きを複数のBlueprintで共有したいときに使います。

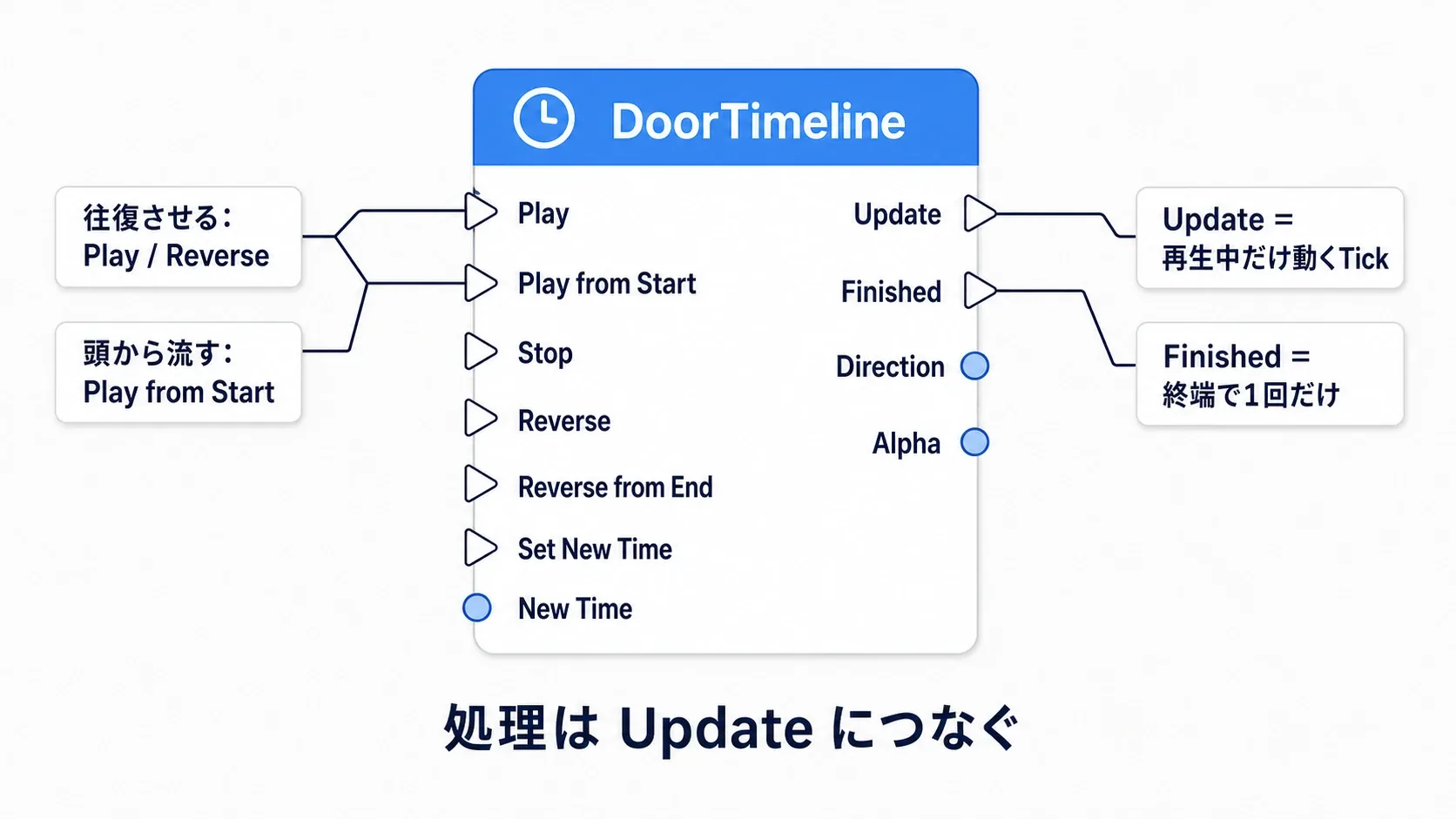

入力ピンと出力ピン
Timelineノードのピンは決まっています。
左側（入力）
| ピン | 動作 |
|---|---|
| Play | 現在の再生位置から前方向へ再生 |
| Play from Start | 時間0へ戻してから前方向へ再生 |
| Stop | その場で停止（位置は保持） |
| Reverse | 現在の再生位置から逆方向へ再生 |
| Reverse from End | 終端へ移動してから逆方向へ再生 |
| Set New Time | New Time の値へ再生位置を移動 |
| New Time（Float） | Set New Time で使う移動先の時刻 |
右側（出力）
| ピン | 動作 |
|---|---|
| Update | 再生中、毎フレーム発火 |
| Finished | 再生が終端（または逆再生で始端）に到達したときに1回だけ発火 |
| Direction | 現在の再生方向（Forward / Backward）を返すEnum |
| 各トラック名 | そのフレームのカーブの値 |
使い分けの要点は Play と Play from Start の違い です。
- 扉やスイッチのように 往復 させるものは
PlayとReverseの組み合わせ。途中で向きが変わっても、その位置から自然に戻ります - ヒットエフェクトのように 毎回頭から 流したいものは
Play from Start。連打しても常に最初から再生されます
Stop は再生位置をその場に保持します。もう一度 Play を呼べば続きから、Play from Start なら最初から再開します。
処理の実体は Update ピンにつなぎます。 Update は再生中だけ発火するTickだと考えてください。 再生が終われば発火は止まるので、Tickのように動かし続ける心配がありません。
カーブの編集と補間モード
Timelineをダブルクリックし、トラック上でShift + 左クリックするとキーが追加されます。キーを選択すると、エディタ左上の入力欄で Time と Value を数値で直接指定できます。まずは Time 0.0 / Value 0.0 と Time 1.0 / Value 1.0 の2つを打つのが定番です。

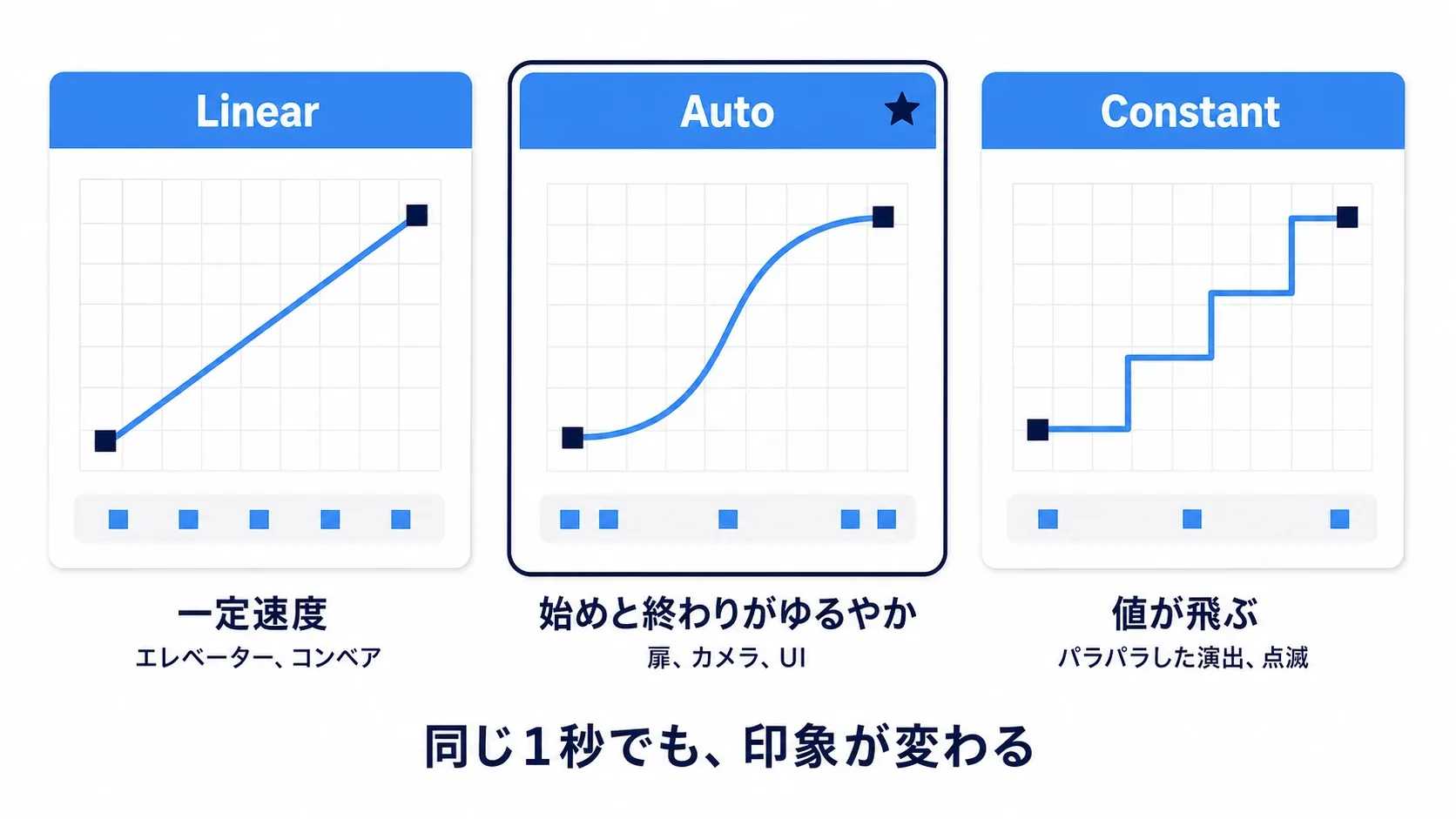

キーを右クリックすると、 補間モード を選べます。ここが動きの手触りを決めます。
| モード | カーブの形 | 手触り |
|---|---|---|
| Linear | 直線 | 一定速度。機械的。エレベーター、ベルトコンベア |
| Auto | 自動で滑らかな曲線 | 始めと終わりがゆるやか。多くの場合これで良い |
| User | 手動で調整した曲線 | ハンドルを引っ張って狙った緩急を作る |
| Break | 前後で別々の曲線 | 前半と後半で違う勢いにする |
| Constant | 階段状 | 値が飛ぶ。パラパラした演出、点滅 |
同じ0→1でも、Linearは機械が動く感じ、Autoは物が動く感じになります。 扉、カメラ、UIのポップアップはAutoにするだけで印象が変わります。逆に、常に一定速で動くべきものにAutoを使うと、止まる直前にもたつきます。
エディタ右上には Length（Timelineの長さ、既定 5.0 秒）と Use Last Keyframe? があります。Use Last Keyframe? にチェックを入れると、最後のキーの位置が自動的に終端になるので、キーを打ち直すたびにLengthを直す必要がなくなります。
その隣の Loop はチェックすると再生が繰り返され、Finished は発火しなくなります。 AutoPlay はActorが生成された瞬間から再生を始めます。
再生速度は実行中にも変えられます。Timelineの変数をグラフへドラッグし、 Set Play Rate を呼んで New Rate に倍率を渡します。2.0 で2倍速、0.5 で半分です。ドアの開閉速度をゲーム内の設定で変えたい、といったときに使います。

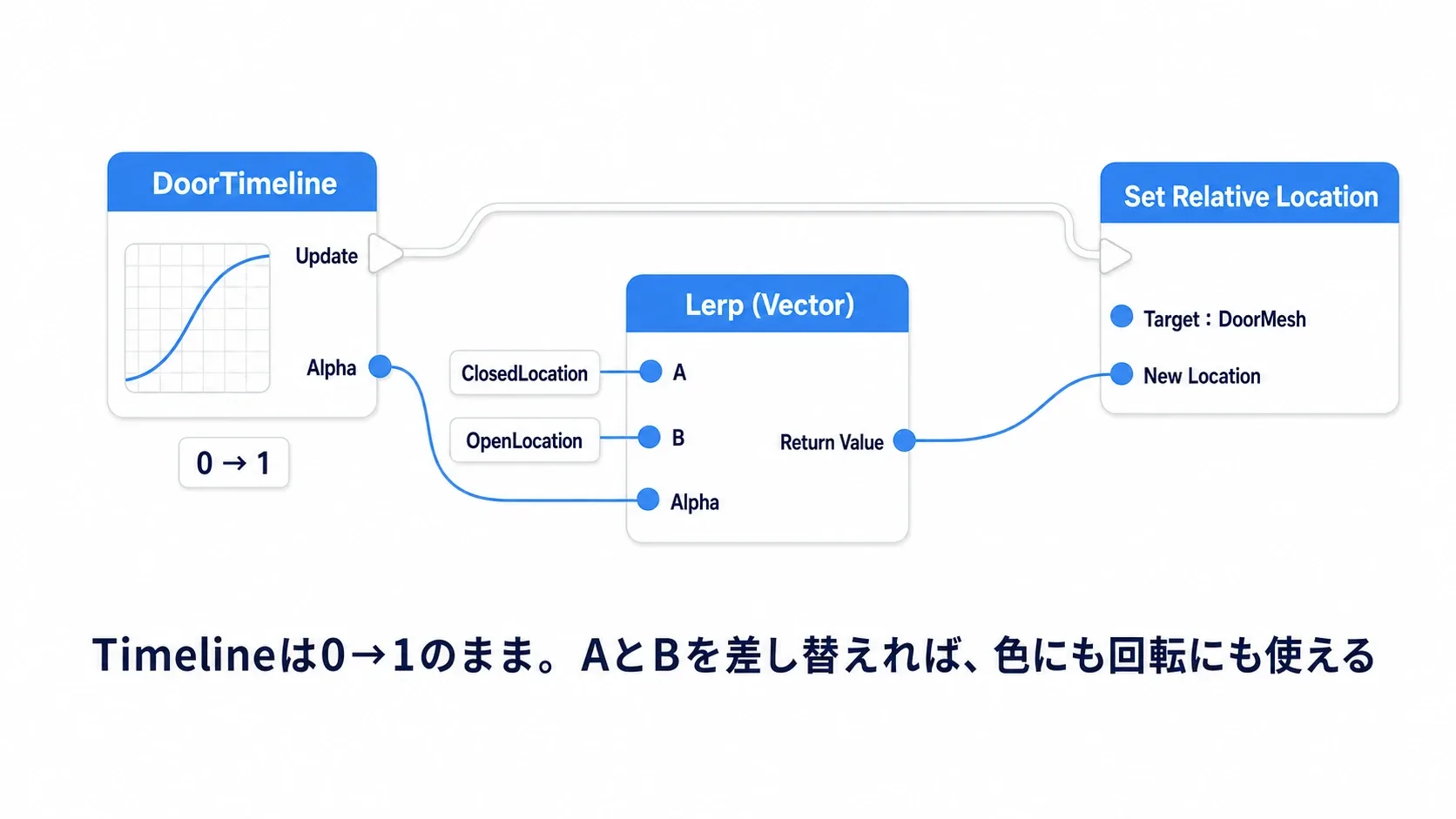

Lerpと組み合わせるのが基本形
Timelineの使い方でいちばん多い形が、これです。
Timeline (Update)
→ Lerp (Vector)
A = ClosedLocation
B = OpenLocation
Alpha = Timeline の Float 出力（0→1）
→ Set Relative Location (Target = DoorMesh)
Lerp は「AとBの間を、Alphaの割合で混ぜる」ノードです。Alphaが 0.0 ならA、1.0 ならB、0.5 ならちょうど中間を返します。 Timelineが0→1を吐き、Lerpがそれを実際の値へ翻訳する 分担になります。
裏を返すと、 Lerp は誰かがAlphaを動かさないと何も起きません 。ここではTimelineがその役をしています。目標が動き続けるもの（敵がプレイヤーを向く、砲塔が旋回する）はTimelineでは書けないので、Interp To 系のノードを使います。この使い分けは 回転と補間の基礎 で扱っています。
この形の良いところは、 Timeline側は0→1のまま触らずに、AとBを差し替えるだけで用途が変わる ことです。
| Lerpの種類 | AとBに入れるもの | 動くもの |
|---|---|---|
| Lerp (Vector) | 座標 | 位置（Set Relative Location） |
| Lerp (Rotator) | 回転 | 向き（Set Relative Rotation） |
| Lerp (Float) | 数値 | マテリアルのパラメータ、音量 |
| Lerp (Linear Color) | 色 | ライトの色、UIの色 |
Lerp (Rotator) は「RLerp」という名前で検索すると見つかります。
補足: 位置を動かすとき、
Set World LocationではなくSet Relative Locationを使うのが要点です。Relativeなら、Actorをレベルのどこに置いても、どの向きに回転させても、同じBlueprintがそのまま動きます。
Timelineが置けない場所
Timelineには置ける場所の制約があります。ここを知らないと、必要な場所で「Add Timeline」が見つからずに止まります。
| 場所 | 置けるか | 代わりに使うもの |
|---|---|---|
| Actor派生のBlueprint（イベントグラフ） | 置ける | |
| 関数グラフ（Function） | 置けない | イベントグラフに置き、関数から呼ぶ |
| マクログラフ（Macro） | 置けない | 同上 |
| Widget Blueprint | 置けない | UMGの Widget Animation |
| Blueprint Function Library | 置けない | Curve Floatアセット＋自前の処理 |
関数やマクロの中に置けないのは、Timelineが 時間をまたいで状態を持ち続ける ものだからです。関数は呼ばれたその場で完結する必要があるので、内部に再生中のTimelineを抱えられません。関数の中から動かしたい場合は、イベントグラフにTimelineを置き、そこへつながるカスタムイベントを 関数から呼び出します。
Widget Blueprintで同じことをしたい場合は、UMGに用意されている Widget Animation を使ってください。Timelineと同じくキーとカーブで作れて、しかもゲームがポーズ中でも再生されます（→ ポーズ機能の記事）。
実践：自動ドアを作る
ホラーゲームの自動ドア、SFの気密ハッチ、パズルゲームの昇降床。 「近づくと開き、離れると閉じる」は、ジャンルを問わず最初に作る仕掛け です。ここではTimeline 1つで、途中で引き返しても自然に動くドアを作ります。

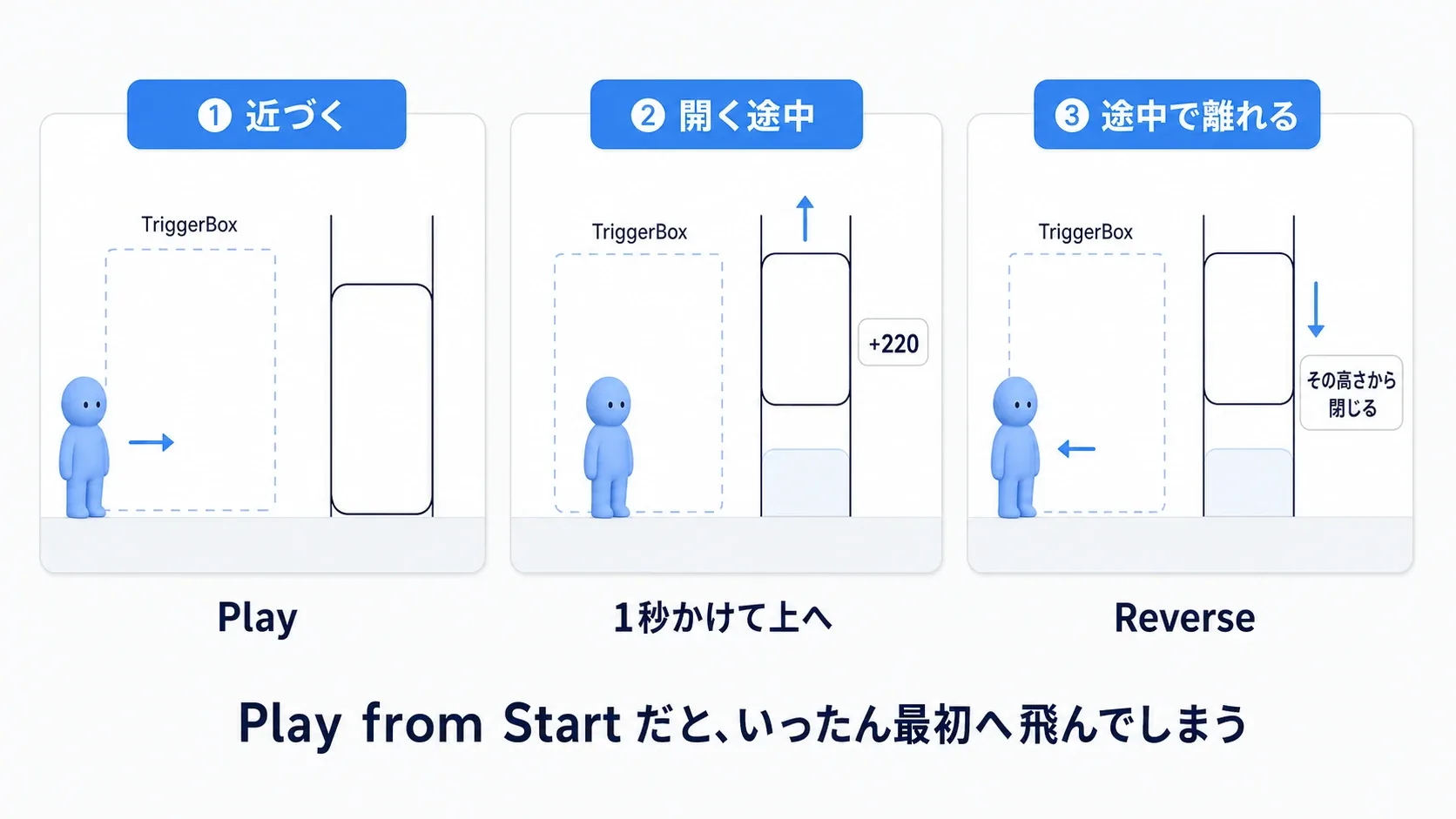

完成形
ドアの手前に立つと、1秒かけて扉が上へスライドして開きます。離れると、その位置から下がって閉じます。 開ききる前に離れた場合は、途中の高さから閉じ始めます。
再現条件
Third Person テンプレート で新規プロジェクトを作り、BP_AutoDoor という Actor 派生 のBlueprintを作ります。
コンポーネント構成
| コンポーネント | 種類 | 設定 |
|---|---|---|
DefaultSceneRoot | Scene | ルート |
DoorMesh | Static Mesh | Meshに Cube を設定。Scale を (0.2, 2.0, 3.0) 、Location を (0, 0, 150) |
TriggerBox | Box Collision | Box Extent を (200, 200, 200) 。Collision Presetは既定の OverlapAllDynamic のまま |
変数
| 変数名 | 型 | 初期値 | 用途 |
|---|---|---|---|
ClosedLocation | Vector | (0, 0, 150) | 閉じているときの DoorMesh の相対位置 |
OpenLocation | Vector | (0, 0, 370) | 開ききったときの相対位置（220だけ上） |
初期値は変数を作ったあと、詳細パネルの「Default Value」に入力します（コンパイルしないと入力欄が出ません）。
Timeline
イベントグラフで右クリックして「Add Timeline...」を選び、名前を DoorTimeline にします。ダブルクリックして開き、次のように設定します。
| 項目 | 値 |
|---|---|
| トラック | Float Track を1つ追加し、名前を Alpha にする |
| キー1 | Time 0.0 / Value 0.0 |
| キー2 | Time 1.0 / Value 1.0 |
| 両方のキーの補間モード | Auto |
| Use Last Keyframe? | オン |

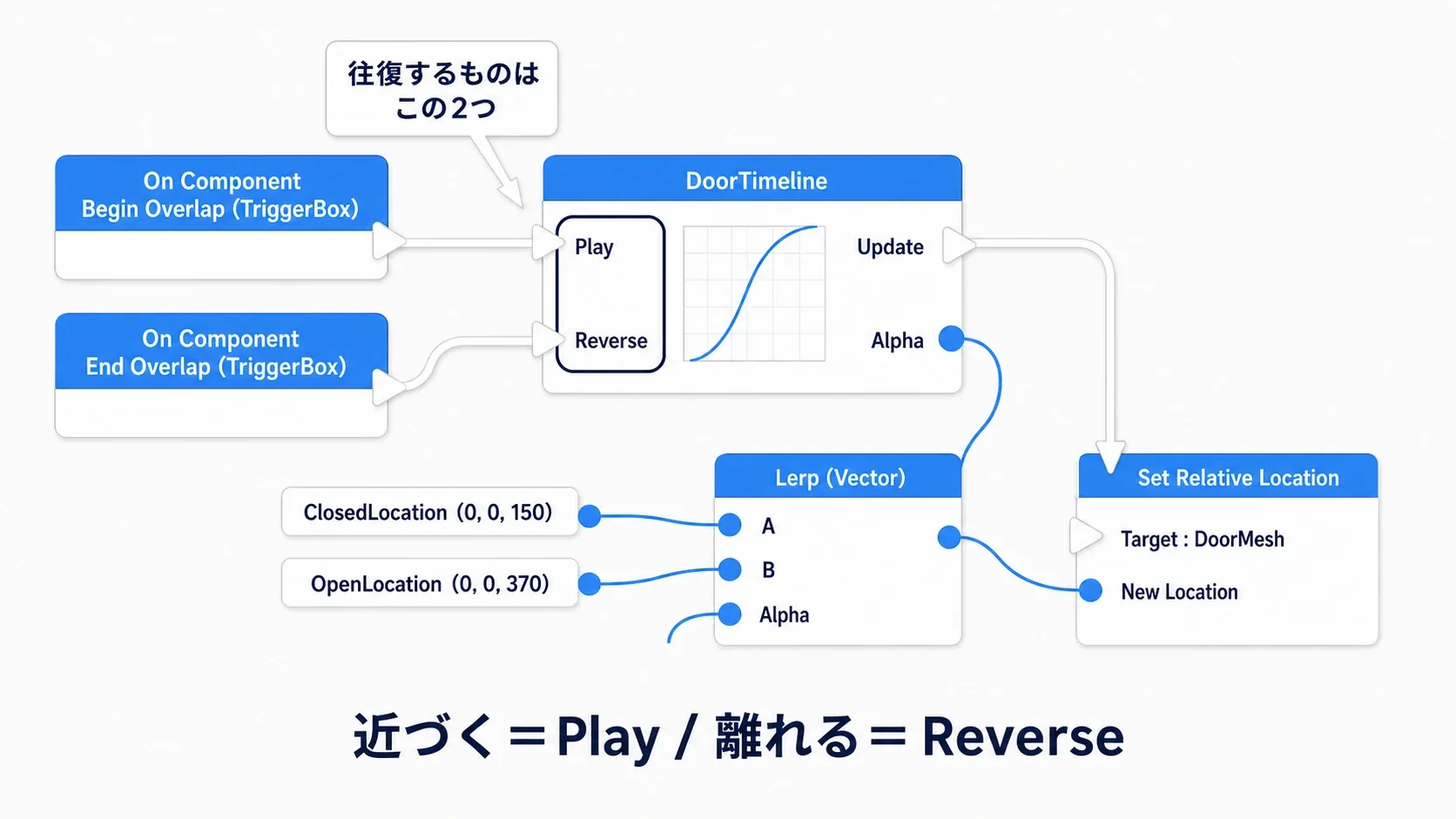

グラフを組む
コンポーネントリストで TriggerBox を選び、詳細パネル下部のEventsから On Component Begin Overlap と On Component End Overlap を追加します。
On Component Begin Overlap (TriggerBox)
→ DoorTimeline : Play
On Component End Overlap (TriggerBox)
→ DoorTimeline : Reverse
DoorTimeline (Update)
→ Lerp (Vector)
A = ClosedLocation (0, 0, 150)
B = OpenLocation (0, 0, 370)
Alpha = Alpha（DoorTimelineのFloat出力）
→ Set Relative Location
Target = DoorMesh
New Location = Lerp の戻り値
Play と Reverse を使い分けているところが要点です。 Play from Start にすると、開いている途中で離れたときに いったん最初へ飛んでから閉じる ため、扉が瞬間移動します。
作ったBlueprintをレベルにドラッグして配置してください。
確認する
Playして扉に近づきます。 扉が1秒かけて220ユニット上へ滑らかに動き、体が通れる高さになれば成功 です。離れると同じ1秒で元の高さへ戻ります。
次に、 開き始めて0.3秒ほどで後ろへ下がってみてください。 扉は上まで行かず、その途中の高さから下がり始めます。これが Reverse の効果です。
さらに、キー2つの補間モードを Linear に変えて比べてみてください。同じ1秒でも、止まる瞬間の印象がはっきり変わります。
- 扉がまったく動かない →
On Component Begin OverlapがTriggerBoxではなくDoorMeshに付いている。イベント名の下に対象コンポーネント名が出るので確認する - 扉が瞬間移動する →
UpdateではなくFinishedにSet Relative Locationをつないでいる - 扉が変な場所へ飛ぶ →
Set World Locationを使っている、またはClosedLocationの初期値がDoorMeshの実際の位置と違う - 開いたまま閉じない →
On Component End Overlapを接続していない、またはPlay from Startを使っている - プレイヤーが扉にめり込む →
DoorMeshのCollision PresetがNoCollisionになっている
ポイントは2つです。
- Timelineは0→1に固定し、値の翻訳はLerpに任せる: この分担にしておくと、開く高さを変えたいときに触るのは
OpenLocationだけで済みます。Timelineのカーブは「動きの緩急」だけを担当させてください - 往復するものは
PlayとReverseで組む:Play from Startは毎回頭から流したい演出専用です。扉・スイッチ・引き出しのように状態が行き来するものは、現在位置から反転できるPlay/Reverseの組が正解です
同じ形のまま、Lerp (Linear Color) に差し替えればフェード、Set Scalar Parameter Value につなげばマテリアルの発光になります。扉の演出をもう一段作り込むなら、Blueprintのコンポーネント再利用で、開閉処理そのものを他のActorへ持ち回せる形にできます。
うまく動かないときのチェック
| 症状 | 見るところ |
|---|---|
| Timelineが追加できない | Actor派生のBlueprintか。Widget BlueprintやFunction Libraryには置けません |
| 「Add Timeline...」が出ない | 関数グラフやマクログラフを開いている。イベントグラフに切り替える |
| 値が0のまま出てこない | トラックにキーが1つしかない。最低2つ必要です |
| 途中で止まる | Lengthが最後のキーより短い。Use Last Keyframe? をオンにする |
Finished が来ない | Loop がオンになっている。ル ープ中は発火しません |
| ポーズ中も動いてほしい | Timelineはポーズで停止します。UI用途ならWidget Animationへ |
| スロー演出中に速度が変わる | Ignore Time Dilation をオンにすると、Set Global Time Dilation の影響を受けなくなります |
値がどう出ているか分からないときは、Update から Print String へトラック出力をつないでください。0→1が流れていれば、問題はTimelineの先にあります。デバッグ出力の使い方はPrint Stringの記事にあります。
おまけ：先に知っておくと良いこと
- 1つのBlueprintに複数のTimelineを置ける: 扉の開閉とランプの点滅を別々のTimelineで持てます。名前を
DoorTimelineLampTimelineのように役割で付けておくと、あとで見て分かります - Curve Floatアセットで形を共有する: 同じイージングを複数のBlueprintで使うなら、Content Browserで Miscellaneous > Curve > Curve Float を作り、TimelineのトラックからExternal Curveとして参照します。1箇所直せば全部に反映されます
- 長い演出はSequencerへ: Timelineが得意なのは、1つのActorの中で完結する短い動きです。カメラ・キャラクター・音を同時に動かすカットシーンは、Timelineを何本も並べるより、Sequencer を使うほうが管理できます
Set New Timeで途中から始められる: 「すでに半分開いた状態でレベルを開始したい」ときは、Set New Timeに0.5を 渡してからPlayします- 変数はBlueprint内に閉じ込める:
ClosedLocationOpenLocationのような値をローカル変数と通常の変数のどちらにするかは、寿命で決まります（→ ローカル変数の使い分け） - 他のActorへ完了を知らせたい場合:
FinishedからEvent Dispatcherを呼ぶと、扉が開ききったタイミングを外部へ通知できます（→ Event Dispatcherの記事）
まとめ
- Timelineは 時間に沿ってカーブの値を吐き出す ノード。Actor派生のBlueprintのイベントグラフに追加する
- トラックは Float / Vector / Color / Event の4種類。実務では 0→1のFloat 1本 を使い回すのが扱いやすい
- 往復するものは
PlayとReverse、毎回頭から流すものはPlay from Start - 処理は
Updateにつなぐ。再生中だけ発火するので、Tickのように回り続けない - カーブの補間モードが手触りを決める 。LinearとAutoを切り替えて比べる
Lerpへ流すのが基本形 。Timelineは0→1のまま、AとBを差し替えて用途を変える
いま Event Tick の中で少しずつ値を足している処理はありませんか。そこがそのままTimelineに置き換えられる場所です。
