【Unreal Engine】UE5の頭上HPバーとダメージ数字：Actorに付くUIと、浮かんで消えるUI

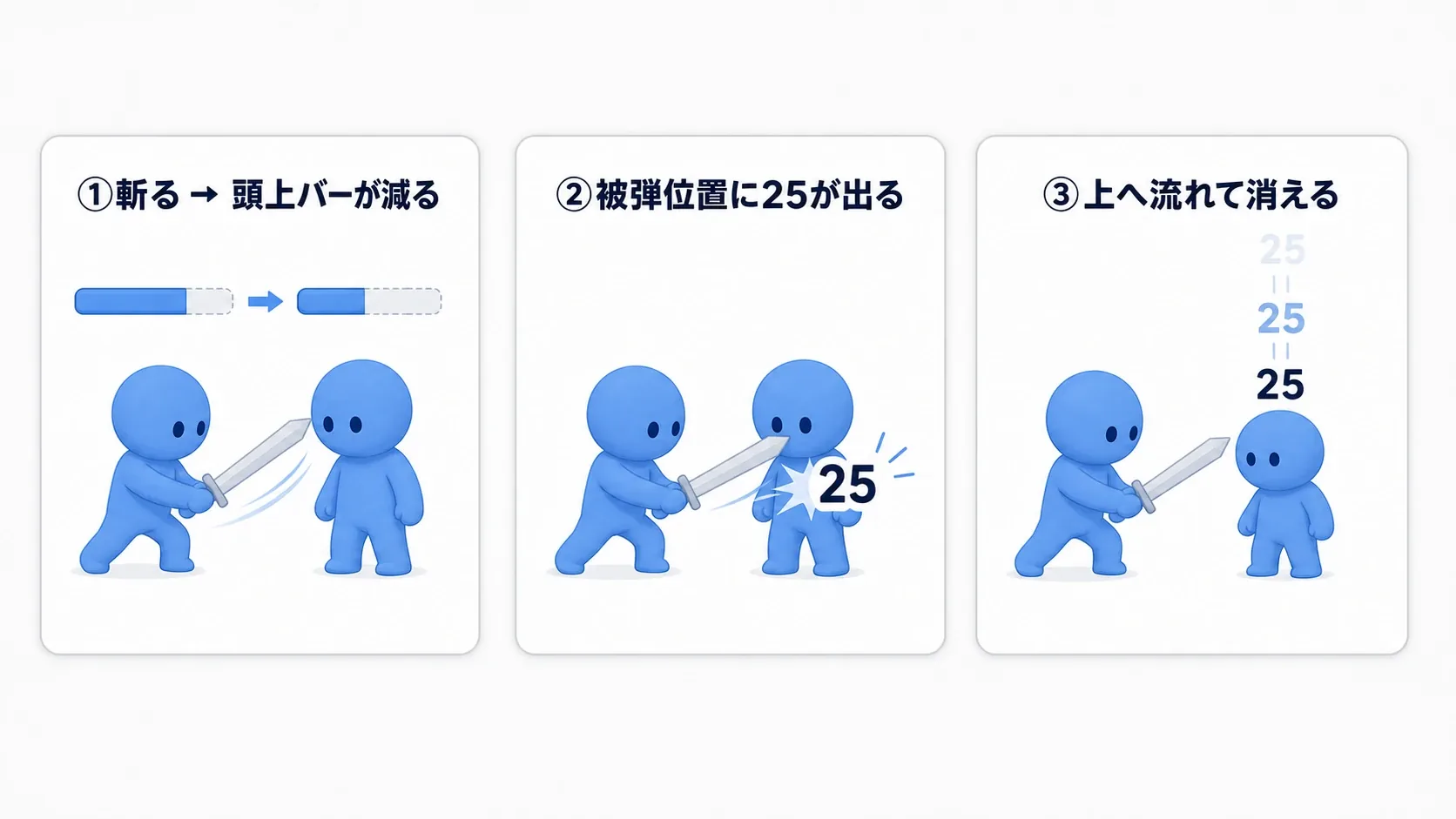

攻撃が当たってHPは減っている。それでも、画面の隅に数値が出るだけでは「どの相手に、どれだけ効いたか」が分かりにくいものです。相手の頭上にバーが付き、攻撃のたびに「20」が浮かべば、手応えをその場で確かめられます。

この記事では、体力とダメージの記事で作ったCubeに、頭上HPバーとダメージ数字を足します。バーはCubeについて動き、数字は出現した画面位置からふわっと上がって消える。表示を付ける場所と、表示を終えるタイミングを分けて考えるのがポイントです。

図のバーは割合を見比べるため5区画で表しています。実践で作るのは、区切りのない1本のバーです。

この記事でわかること

• Widget Componentで、Actorの頭上にHPバーを付ける方法
• ScreenとWorldの見え方、入れ物と中身の違い
• 3Dの位置を画面の位置へ変え、ダメージ数字を出す手順
• 数字を上へ動かして薄くし、アニメーション終了後に片付ける方法

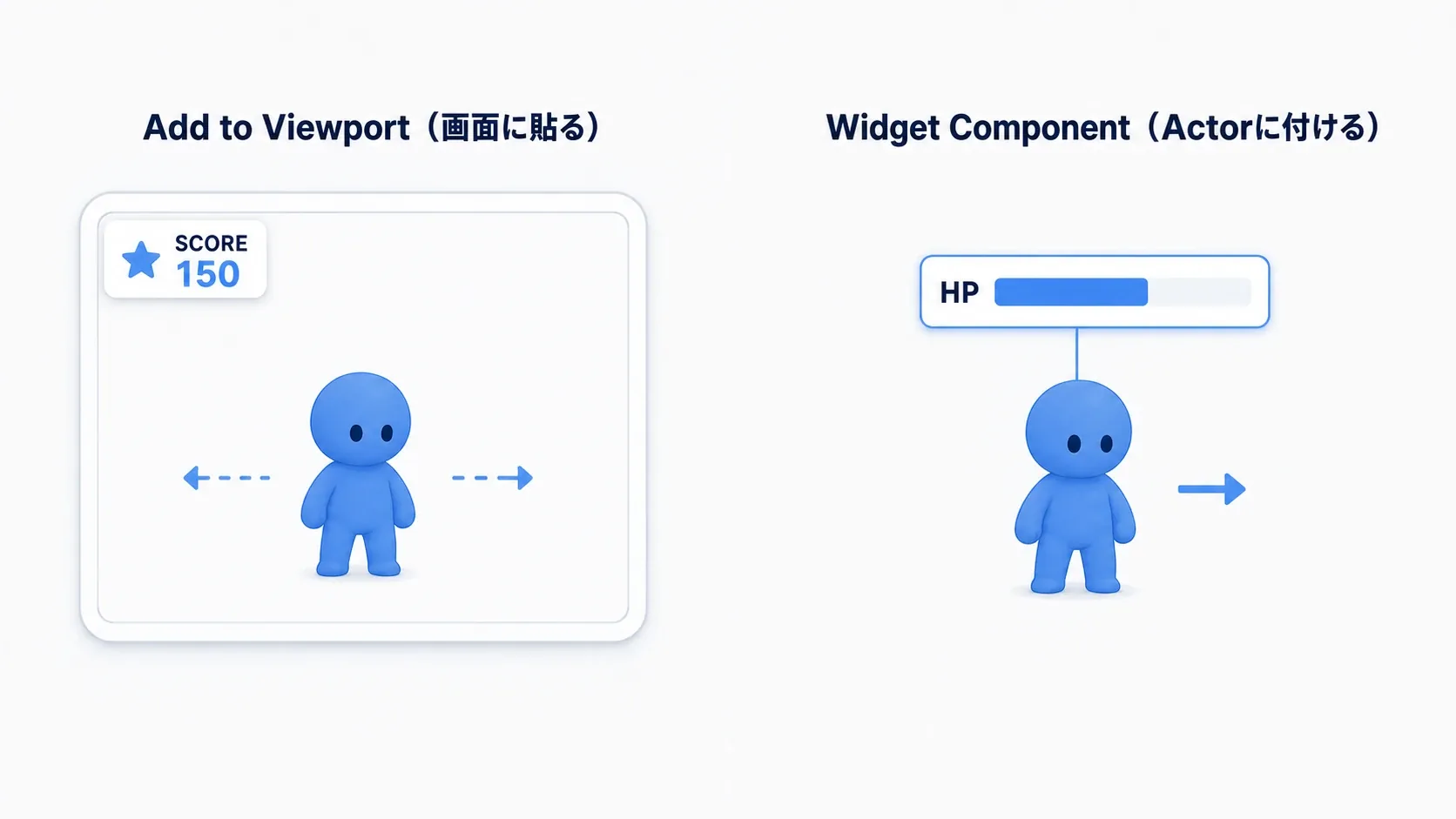

画面に置くUIと、Actorに付けるUI

Widget は、文字やバーなどを組み合わせたUIです。UMG入門では、作ったWidgetを Add to Viewport でゲーム画面へ追加しました。位置を変える処理を書かなければ、カメラを動かしても同じ画面位置に残ります。自分のHPやスコアを出すのに向いています。

一方、敵や箱などの Actor にUIを付ける部品が、Widget Component です。Actorに取り付けた表示の置き場所だと考えてください。Cubeの上へ配置しておけば、Cubeを動かしたとき、その置き場所も一緒に動きます。

Widget Componentの中には、さらに部品が入ります。今回なら「Cubeに付くWidget Component」「その中で表示するWBP_OverheadHealth」「バー本体のHealthFill」という3段階です。HPの割合を変える Set Percent は、最後の Progress Bar本体 に対して呼びます。

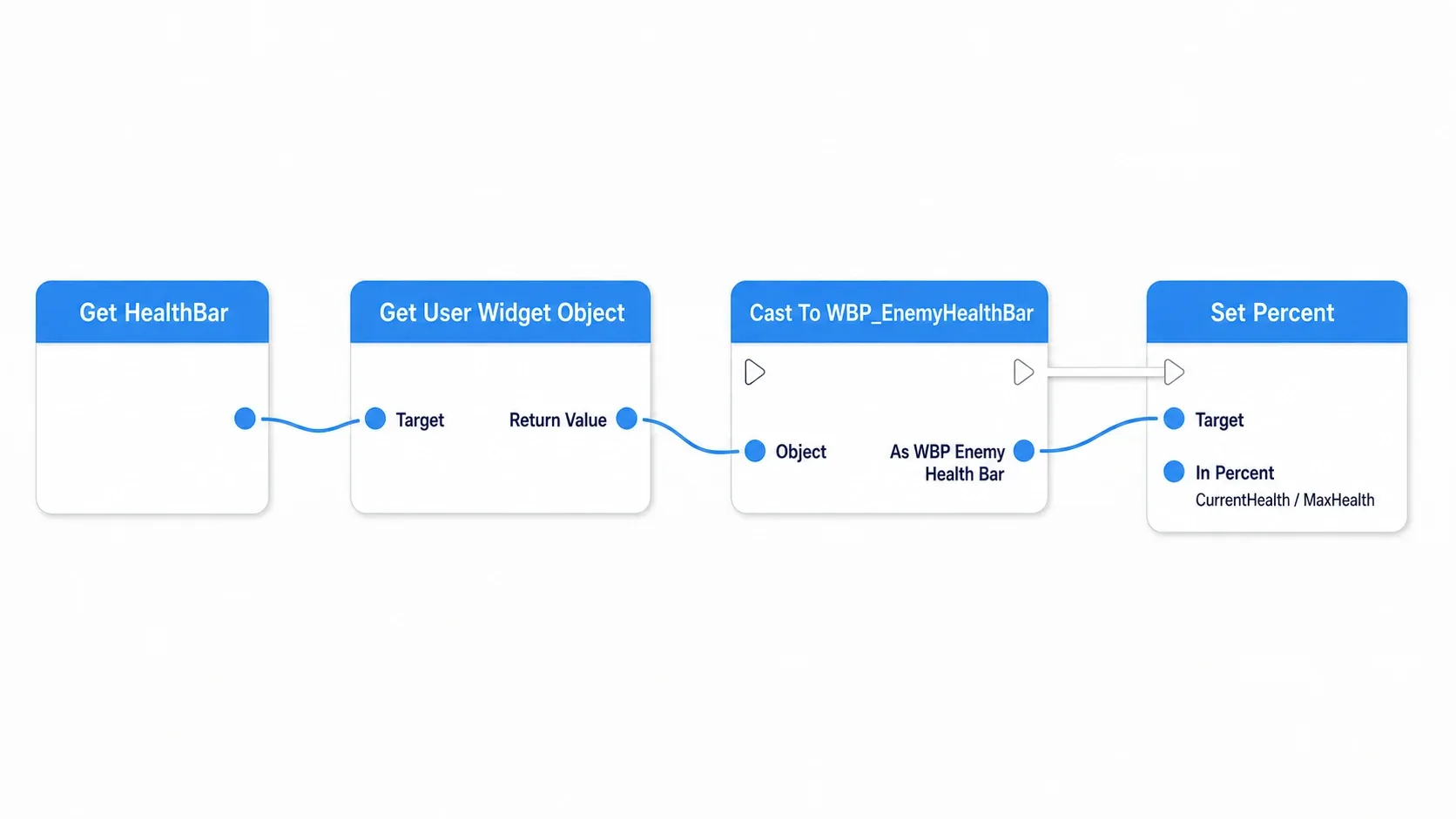

Get User Widget Object は、Widget Componentが表示している中身のWidgetを取り出すノードです。そこから Cast To WBP_OverheadHealth を使うと、その種類のWidgetに用意した関数を呼べます。Castは新しいバーを作る操作ではありません。 すでにある中身を、目的の型として扱うための確認です。

実践では、最初にWidgetを作ったときの戻り値を保存します。これで「今表示しているバー」を直接指定できるため、更新のたびに取り出し直す必要がありません。

ScreenとWorld：読みやすさと、世界の中の見え方

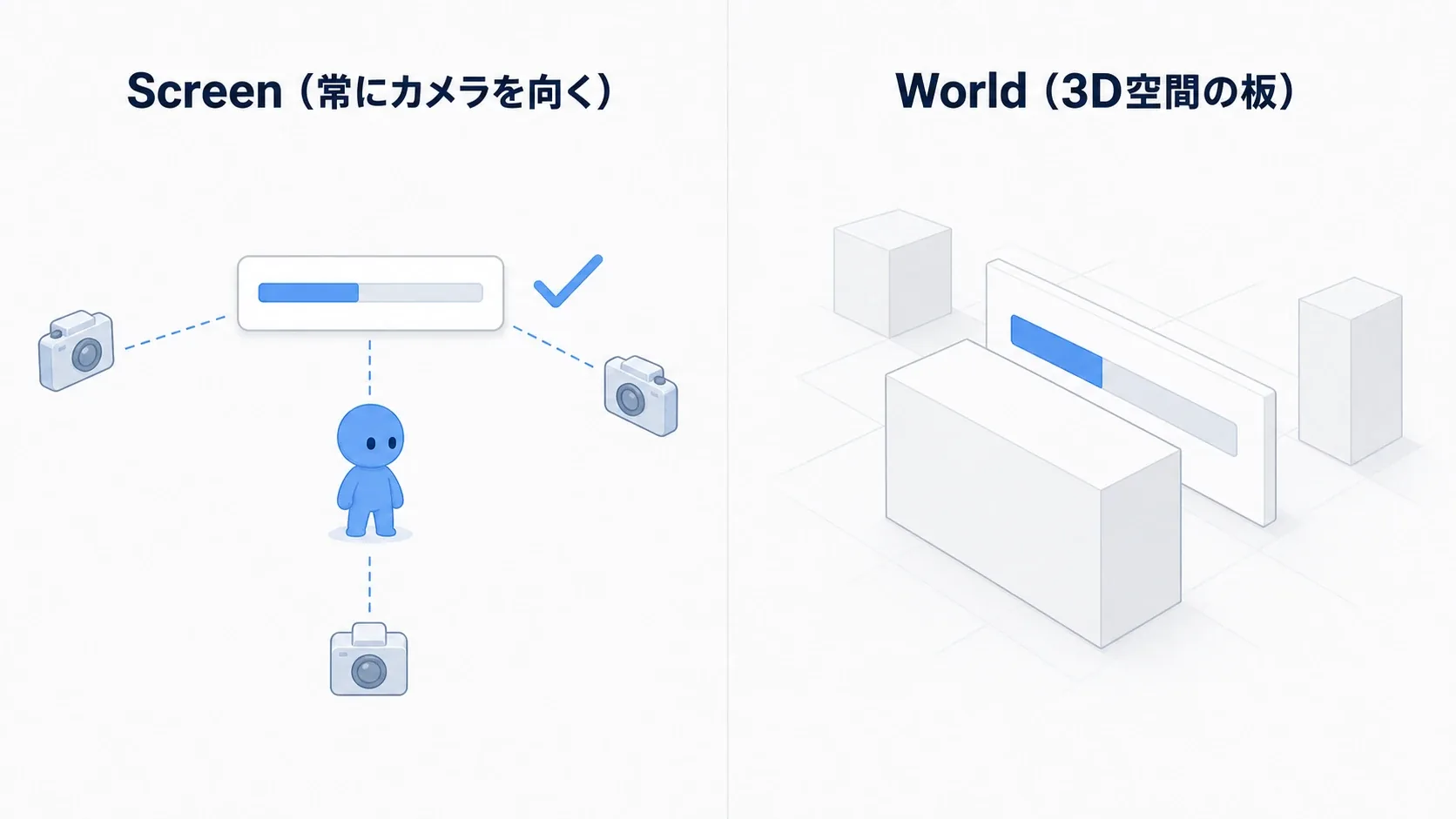

Widget Componentの Space は、UIをどこに描くかを決める設定です。同じActorに付いていても、見え方が変わります。

Space	見え方	使いどころ
Screen	Actorの位置をもとに画面上へ表示。カメラを回しても文字は傾かない	頭上HPバー、名前
World	3D空間に置いた面として表示。遠ざかると小さくなり、斜めから見ると傾く	壁の操作パネル、端末の画面

Screenは読みやすい反面、手前に壁があっても、それだけではUIが隠れません。壁の裏の敵を見せたくないゲームでは、敵が見えるかどうかを調べて表示を切り替える処理が要ります。Worldは通常のメッシュと同じように遮蔽物の影響を受けますが、使うマテリアルの設定によって変わります。

今回はバーの読みやすさを優先してScreenを使います。Screenは「3Dの板を毎回カメラへ向ける」仕組みではなく、3Dの位置に合わせて画面へ描く方式です。

実践の準備：20ダメージを表示するCube

1人用のThird Personプロジェクトで、体力とダメージの記事の実践を作った状態から始めます。プレイヤーの E キーで正面の BP_Damageable に20ダメージを与え、5回目にCubeが消えるところまで確認してください。

今回はそのBlueprintアセットを複製し、BP_OverheadPractice と名付けます。レベルの練習用Cubeを、この複製したActorへ置き換えます。位置・回転・Scaleは元と同じにし、プレイヤーから500cm以内で試します。攻撃側のグラフはそのまま使えます。

到達点は、最初は満タン、Eを1回押すと80％になり、頭上から「20」が浮かぶことです。元の記事の無敵時間も追加している場合は、1秒以上空けて攻撃します。無敵中はHPを減らさず、新しい数字も追加しません。

新しく作るUIは2つです。

アセット	役割	表示する場所
WBP_OverheadHealth	現在HPの割合を表示	CubeのWidget Component
WBP_PracticeDamageNumber	ダメージ量を表示し、上へ動かして消す	ゲーム画面

まずバーだけを完成させ、数字は後から加えます。

頭上HPバーを付ける

1. バーだけのWidgetを作る

コンテンツブラウザで「User Interface」→「Widget Blueprint」を作り、親に User Widget を選びます。名前は WBP_OverheadHealth です。

Designerでルートに Size Box、その子に Progress Bar を1つ置きます。初めからCanvas Panelがある場合は削除して、この2つを配置してください。Size Boxは「このUIはこの大きさで表示したい」と指定するための入れ物です。

対象	設定
Size Box	Width Overrideをオンで 160、Height Overrideをオンで 16
Progress Bar	名前を HealthFill、「Is Variable」をオン
HealthFillのSize Box Slot	Horizontal / Vertical Alignmentを Fill、Paddingを 0
HealthFillのProgress	Percentを 1、Bar Fill Typeを Left to Right。PercentのBindは設定しない
HealthFillのAppearance	Fill Color and Opacityを青、不透明にする

Designerで見える範囲が大きい場合は、プレビューのサイズを「Desired」にすると、バーの大きさを見やすくなります。ここでは、幅160・高さ16のバーが表示されれば準備完了です。

2. Cubeの上に表示場所を作る

BP_OverheadPractice を開き、Componentsで「Add」→「Widget」を選んで OverheadUI と名付けます。DefaultSceneRootの子に置きます。DamageMeshの子にすると、元の記事で設定したメッシュの拡大率も引き継ぐためです。

OverheadUIの設定	値
Location	X=0 / Y=0 / Z=130
Rotation / Scale	回転はすべて 0、Scaleはすべて 1
Space	Screen
Widget Class	None
Draw Size	X=160 / Y=16
Draw at Desired Size	オフ
Pivot	X=0.5 / Y=0.5
Window Focusable	オフ

元のCubeは中心から上端まで100cmなので、Z=130なら上端より30cm上です。Pivot は、指定した位置にUIのどこを合わせるか。0.5, 0.5なら、バーの中心をその位置に合わせます。

Widget Classには表示したいクラスを指定する方法もありますが、今回はBeginPlayで中身を作って渡します。そのため None にしておきます。この段階では、まだバーは表示されません。

3. Play開始時に中身を作る

BP_OverheadPracticeのイベントグラフで、元からある Event BeginPlay → Set CurrentHealth の後ろへ、次を追加します。現在HPへMaxHealthを入れる処理は残します。

Create Widgetの Owning Player は、このUIを使うプレイヤーを指定する入力です。今回は1人用なので、Player Indexが0のPlayer Controllerを渡します。

1. Create Widget のClassに WBP_OverheadHealth、Owning Playerに Get Player Controller（Player Index=0）を指定します。
2. Return Valueを右クリックし「Promote to Variable」で HealthWidget と名付けます。型は WBP_OverheadHealth Object Reference になります。
3. Get OverheadUI の青いピンから Set Widget を作り、TargetをOverheadUI、Widget入力をHealthWidgetへつなぎます。白い線は Create Widget → Set HealthWidget → Set Widget の順です。

Object Reference（参照） は、作ったWidgetを後から指定するための値です。HealthWidgetへ保存したことで、「どのバーを更新するか」を次の処理でも指定できます。

2枚の図は同じCreate Widgetの入力側と出力側を分けたものです。Create Widgetを2個置く必要はありません。

頭上バーには Add to Viewport を呼びません。Set Widgetで、表示を担当するOverheadUIへ渡しています。コンパイルしてPlayすると、Cubeの上に満タンのバーが現れます。周囲を歩き、Cubeの位置に合って表示されるか確かめましょう。

HPが変わったときにバーを更新する

バーのPercentが受け取るのは、HPそのものではなく 0〜1の割合です。HP80、最大HP100なら 80 ÷ 100 = 0.8 を渡します。

バー側に更新用の関数を作る

WBP_OverheadHealthのGraphで、関数 RefreshOverheadHealth を作ります。入力は Current と Maximum、どちらもFloatです。

入力の値は関数入口のピンから取り出せます。関数内で右クリックし、Get Current、Get Maximum を検索して置く方法でも構いません。

• CurrentをMaximumで割り、Clamp (Float) のValueへ渡します。Minは 0、Maxは 1。
• Clampの出力を Set Percent のIn Percentへつなぎます。
• Set PercentのTargetは、Designerで作った HealthFill です。関数入口の白い出力をSet Percentの白い入力へつなぎます。

この計算に、実行の順番と表示先をつなぎます。

2枚目のClampは、1枚目と同じノードの出力側です。計算をもう1組作る必要はありません。

今回のMaxHealthは100に固定し、0より大きい値を使います。Clampは結果を範囲内に収めますが、最大HPが0のまま割ってよいわけではありません。

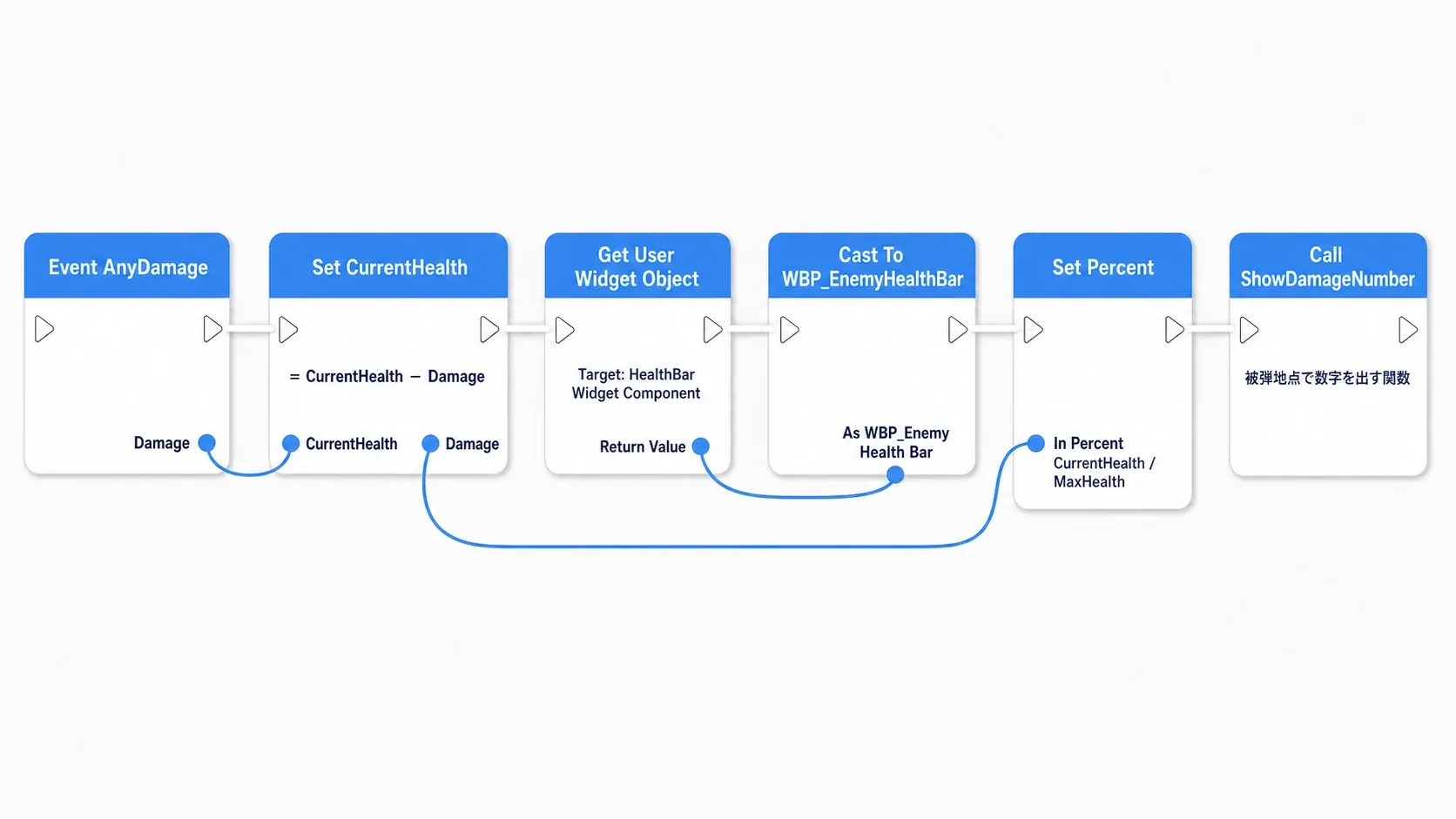

Cubeから、開始時と被弾時に呼ぶ

BP_OverheadPracticeへ戻ります。HealthWidgetをGetで置き、その青いピンから Refresh Overhead Health を検索して呼び出します。TargetはHealthWidget、Currentは Get CurrentHealth、Maximumは Get MaxHealth です。

同じ呼び出しを、次の2か所へ置きます。

呼ぶ場所	つなぐ順番	目的
BeginPlay	Set Widget → Refresh Overhead Health	最初のHPをバーへ反映する
AnyDamageの処理	HPを減らすSet CurrentHealth → Refresh Overhead Health → 元のPrint String	減った後のHPを反映する

無敵時間を組んでいる場合も、既存のHP減算の後ろに置きます。AnyDamageの直後へ別の線を足すと、無敵でHPが変わらない攻撃にも演出を出してしまいます。元のPrint String以降にある死亡判定と、無敵を解除するTimerは残してください。

Playし直し、Eを1回押してバーが5分の4になれば成功です。ここではまだ数字は出ません。バーは位置には追従しますが、割合を計算するのは開始時とHPが変わったときだけです。

ダメージ数字を浮かべて消す

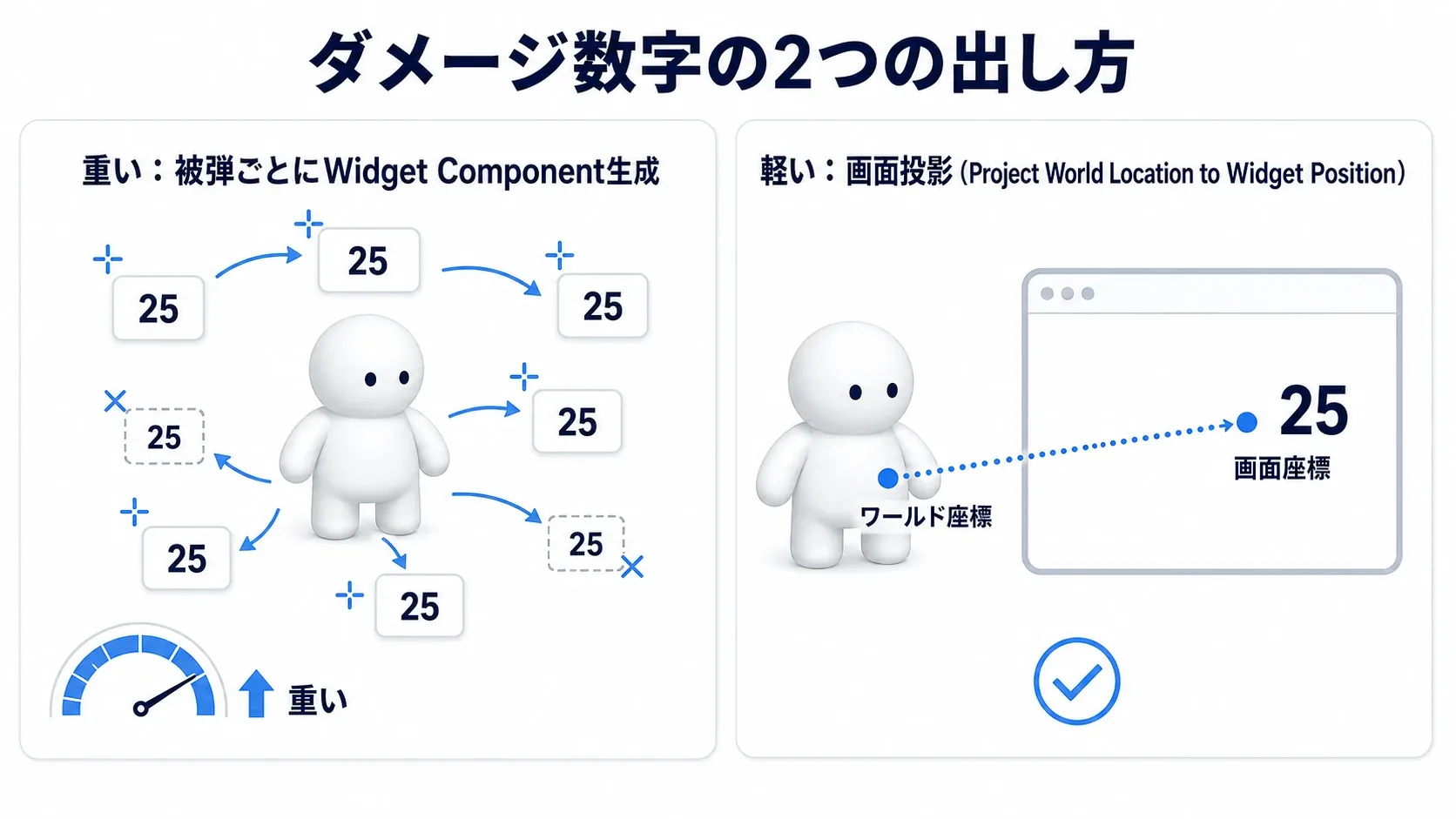

数字は、出現時に「Cubeの上は、今の画面ではどこか」を調べ、そこへWidgetを置きます。このように 3D空間の位置を画面上の位置へ変えることを、ここでは 投影 と呼びます。

今回、位置を調べるのは出現時の1回だけです。その後は画面上で上へ動きます。カメラを大きく回すとCubeから離れることもありますが、Cubeが倒れて消えても数字は最後まで表示できます。頭上バーのように、表示中ずっとActorを追う仕組みとはここが違います。

1. 数字のWidgetを作る

WBP_PracticeDamageNumber を作り、ルートをSize Box、その子をText Blockにします。Canvas Panelがある場合は削除します。

対象	設定
Size Box	Width Override=120、Height Override=80
Text Block	名前を AmountText、「Is Variable」をオン
AmountTextのSize Box Slot	Horizontal / Vertical Alignmentを Center、Paddingを 0
文字	Text=20、Font Size=32、色は白、Outline Size=2、Outline Colorは黒
AmountTextのRendering	Render Opacity=1、Clipping=Inherit

白い数字に黒い縁を付けると、床やCubeが明るくても読みやすくなります。Size BoxもClippingをInheritのままにし、移動する文字を枠で切り取らないようにします。

2. 上昇とフェードを同時に作る

Designerの「Animations」で「+ Animation」を押し、FloatAndFade と名付けます。パネルが見当たらなければ「Window」から「Animations」と「Timeline」を表示します。

このアニメーションで動かすのはAmountTextです。トラックは「時間に合わせて変える項目」、キーフレームは「この時刻にはこの値にする」という目印です。

FloatAndFadeを選んだ状態でAmountTextを選択し、Detailsの「Render Transform → Translation」と「Render Opacity」の横にあるキー追加ボタンを押します。これで、位置と不透明さを変えるトラックをタイムラインへ追加できます。

タイムラインの表示単位を秒にし、次の2時点へキーを打ちます。フレーム表示を使う場合は、30fpsなら0.6秒が18フレームです。

項目	0秒のキー	0.6秒のキー
Translation X	0	0
Translation Y	0	-40
Render Opacity	1	0

画面のY座標は下へ行くほど増えるので、上へ動かす値はマイナスです。Render Opacityは見た目の不透明さで、1なら見え、0なら透明になります。

各項目の値を変えるだけでなく、キーが置かれたことを確認してください。再生範囲の終端も0.6秒に揃えます。Designerで再生すると、「20」が上へ40だけ動きながら薄くなれば準備完了です。位置の単位はUIの表示倍率で拡大・縮小されるため、ここでの40は常に物理的な40ピクセルという意味ではありません。

図の0.6秒にある点線の数字は、移動先を示す目印です。実際の表示では完全に透明になります。

3. 数値を受け取り、終了したら片付ける

WBP_PracticeDamageNumberの イベントグラフ に、カスタムイベント StartDamagePopup を作ります。入力 Amount はFloatにします。

1. Amountを To Text (Float) へ渡します。詳細ピンのMinimum Fractional DigitsとMaximum Fractional Digitsをどちらも 0 にし、今回は整数の見た目にします。
2. Set Text (Text) のTargetへAmountText、In Textへ変換した値をつなぎます。イベントの白い出力をSet Textへつなぎます。
3. 続けて Play Animation with Finished event を置きます。右クリックで Get a reference to self を検索し、その青い出力をWidgetへつなぎます。Selfは、この数字のWidget自身です。In Animationには Get FloatAndFade をつなぎ、Start at Time=0、Num Loops to Play=1、Play Mode=Forward、Playback Speed=1 にします。
4. このノードの Finished から Remove from Parent（TargetはSelf）を呼びます。通常の白い実行出力は空けます。

FloatAndFadeは、アニメーションを作ったときに用意される変数です。My Blueprintの「Animations」から、Ctrl を押しながらグラフへドラッグするとGetとして置けます。

Finishedは、アニメーションが終わったときに進む出力です。再生直後に進む通常の出力へRemove from Parentをつなぐと、数字がすぐに消えてしまいます。また、この再生ノードは関数内には置けないので、カスタムイベントを使っています。

透明にするだけでは、画面に追加したWidgetは残ります。Remove from Parentまでつないで、今回の表示を終えます。

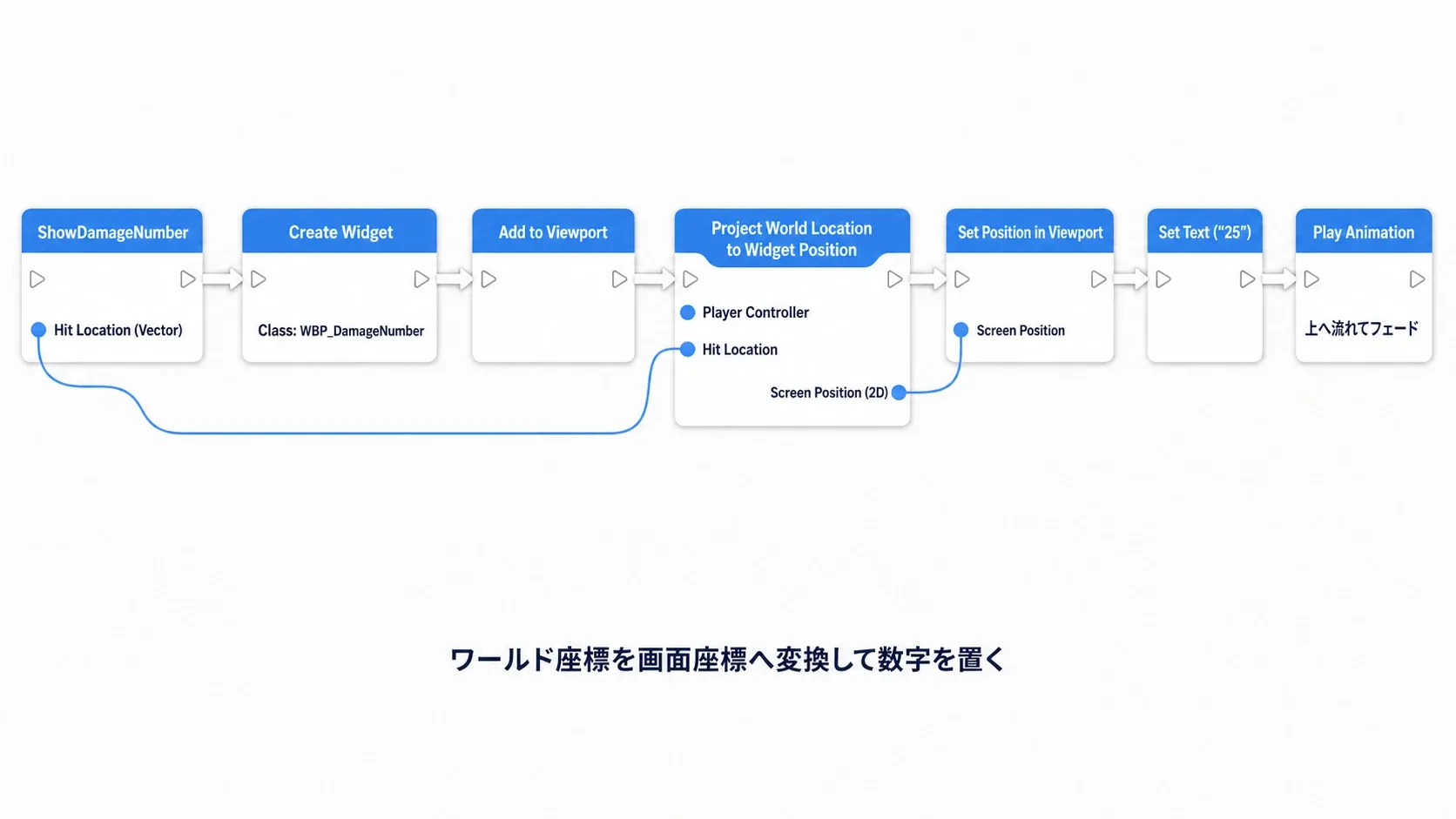

4. Cubeの頭上を、画面の座標へ変える

BP_OverheadPracticeのイベントグラフへ、カスタムイベント ShowPracticeDamageNumber を作り、Float入力 Amount を追加します。

Project World Location to Widget Position を置き、次の値をつなぎます。このノードには白い実行ピンがなく、接続先が値を使うときに結果を求めます。

入力	値
Player Controller	Get Player Controller（Player Index=0）
World Location	Get OverheadUI → Get World Location
Player Viewport Relative	オフ

ここで使うのは、Cube本体の中心ではなく OverheadUIのワールド位置です。ワールド位置は、レベル全体を基準にした位置。先ほど設定した相対位置Z=130とは異なり、Cubeが置かれた場所も含んでいます。

イベントの白い出力を Branch へつなぎ、投影ノードのReturn ValueをConditionに渡します。True側だけで、次の数字生成へ進みます。False側には何もつなぎません。カメラの後方など、位置を投影できなかった場合に表示を始めないためです。ただし、Trueでも画面の外側の座標になる場合はあります。

この図の投影ノードは、直前の図と同じものです。ここでは、成功したかを表す赤い出力だけを取り出して示しています。

Event AnyDamage には、実際に攻撃が当たった位置の出力はありません。今回の数字は Cubeの頭上 へ出します。剣先や着弾点へ出したい場合は、Point Damageなどで命中位置を別途渡す段階になります。

5. 数字を作り、その位置で再生する

BranchのTrueから Create Widget を呼びます。ClassはWBP_PracticeDamageNumber、Owning Playerは先ほどと同じPlayer Controllerです。バーを作ったときと同じく、Return Valueを右クリックして「Promote to Variable」を選び、PopupWidget と名付けます。型は WBP_PracticeDamageNumber Object Reference です。

そこから、次の順に白い線をつなぎます。各ノードのTargetは、すべてPopupWidgetです。

順番	ノード	渡す値
1	Add to Viewport	ZOrder=10
2	Set Desired Size in Viewport	Size=X:120 / Y:80
3	Set Alignment in Viewport	Alignment=X:0.5 / Y:0.5
4	Set Position in Viewport	Position=投影ノードのScreen Position、Remove DPI Scaleはオフ
5	Start Damage Popup	Amount=ShowPracticeDamageNumberのAmount

ZOrderは、画面に重なるWidgetの前後関係です。値が大きいものほど手前になります。サイズを決め、Alignmentで中央を基準にしてから位置を渡すので、数字の中心を頭上へ合わせられます。ここは分割画面を使わない1人用の手順です。

Remove DPI Scaleをオフにする理由も押さえておきましょう。UIは画面サイズに合わせて拡大・縮小されます。この表示倍率を考慮する仕組みがDPIスケーリングです。今回は投影ノードがすでに補正した座標を返すため、Set Position in Viewportで同じ補正を重ねないようにします。

位置を決めたら、PopupWidgetの青い出力から Start Damage Popup を検索します。Amountへ渡すのは、このイベントが受け取ったAmountです。これで、先ほど数字側に作った「文字を変えて、上昇させて、片付ける」処理が始まります。

最後に、HPを減らした後の流れへ呼び出しを追加します。

BP_OverheadPractice：既存の被弾処理の続き
Set CurrentHealth
  → Refresh Overhead Health（Target: HealthWidget）
  → Show Practice Damage Number（Target: Self、Amount: AnyDamageのDamage）
  → 元のPrint String
  → 元の死亡判定・Timer

HPを減らす箇所は増やしません。表示処理を、更新後のHPと受け取ったダメージ量につないでいます。今回の20という数字は、受け付けた攻撃のダメージ量です。

動かして確かめる

コンパイルし、Playし直してゲーム画面をクリックします。元の記事と同じく、Cubeへキャラクターを向けてEを押してください。

操作	確かめる結果
攻撃せずに周囲を歩く	バーは満タンで、Cubeの上に表示される
Eを1回押す	バーが80％になり、「20」が上がって0.6秒で消える
無敵時間より短い間隔で連打する	無敵を組んでいる場合、HPも数字の追加も止まる
間隔を空け、合計5回当てる	Cubeと頭上バーが消え、最後の数字は上がって消える
数字が出た直後にカメラを大きく回す	バーはCubeの位置に合う。数字は出現時の画面位置から上がる
ゲーム画面の大きさを変えて試す	数字の出現位置が頭上から大きくずれない

5回目の数字が最後まで動くのは、画面へ追加したWidget自身が再生と片付けを担当しているためです。CubeのActorを消す処理とは分かれています。

うまくいかないとき

症状	確認する場所
最初からバーが出ない	BeginPlayのCreate Widget、Set HealthWidget、Set Widgetの実行線。Set WidgetのTargetがOverheadUIか
最初から空のバーになる	元のBeginPlayでCurrentHealthへMaxHealthを入れたか。初回のRefreshがその後か
HPのPrintは減るのにバーが変わらない	呼び出しのTargetがHealthWidgetか。関数内のSet PercentのTargetがHealthFillか
バーは減るが数字が出ない	ShowPracticeDamageNumberを呼んだか。投影成功のTrue側からCreate Widgetへつながるか
数字が一瞬で消える	Remove from Parentが、再生ノードのFinishedにつながるか
数字が動かない・消えない	FloatAndFadeを指定したか。両時刻のキー、再生範囲、ループ回数が合っているか
画面サイズによって位置がずれる	Remove DPI Scaleがオフか。Desired SizeとAlignmentを設定したか

値を確かめたいときは、Print Stringで投影のReturn Valueや、表示へ渡すAmountを一時的に出します。バーと数字を別々に確かめると、問題の場所を絞れます。

おまけ：先に知っておくと良いこと

表示中ずっと追わせたい場合。 今回の数字は出現位置を1回だけ求めています。移動中も同じ3D地点に重ねたいなら、その地点を保存して表示中に再投影するなど、位置を更新する処理が必要です。敵そのものを追う場合は、敵が消えた後の扱いも決めます。

HPを減らす処理と、表示を更新する処理。 今回はActorからWidgetの関数を直接呼びました。同じHPを画面のHUDにも出すなど、通知先が増えたらEvent Dispatcherで「HPが変わった」と知らせる形へ広げられます。開始時の表示を合わせることは、どちらの方法でも必要です。

数が増えたときの見直し。 今回も被弾のたびにCreate Widgetしています。画面へ出す方式にしただけで、大量表示が軽くなるとは限りません。まず同時に出す個数や、遠い敵のバーを表示する必要があるかを見直し、UIの負荷を調べる手順で確かめます。使い回す仕組みを加えるなら、文字、位置、透明度、アニメーションの再生状態も毎回戻します。

数字に意味を足す。 クリティカルだけ色や大きさを変えると、同じダメージ表示でも攻撃の違いが伝わります。防御力を追加したら、表示する量も防御計算後へ揃えましょう。「受け付けたダメージ量」と「残りHPから実際に減った量」のどちらを見せるかも、ゲームのルールに合わせて決めます。

まとめ

頭上HPバーは、Widget Componentに中身のWidgetを渡し、HPが変わったときに割合を更新します。ダメージ数字は、頭上の位置を画面の座標へ変えて表示し、Widget自身のアニメーションが終わったら片付けます。

まずは20ダメージでバーが減るところを確かめ、その後で数字の上昇量や0.6秒の長さを変えてみてください。HPを減らす処理はそのままに、攻撃の手応えだけを調整できるようになります。

参考：UMGのアニメーション、Widget Component、ScreenとWorld、Widget用の座標投影、Set Position in Viewport、Play Animation with Finished event。
